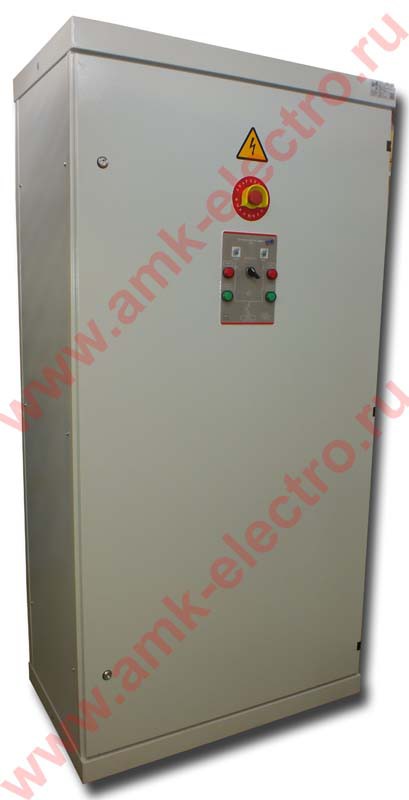

АВР-1000-3 (1000А)

Номинальный ток 1000А. Напряжение 380В. Контроль обрыва и чередования фаз ВВОДа №1 и ВВОДа №2 с возможностью выбора основного ввода, степень защиты IP31. Есть регулировка по времени срабатывания. Габариты ВхШхГ 2000х800х600мм. Вес нетто 135кг.

Стоимость изделия c НДС:	399 000,00
Срок изготовления:	15 рабочих дней

В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Дополнительные опции

1. Корпус щита IP54 2000х800х600мм. +8000 р.

2. SMS-оповещение о осостоянии АВР: +18000руб.

3. Диспетчеризация АВР -

(состояние вводов и автомата защиты , авария вводов)

Интерфейс обмена - Ethernet или RS-485,

Поддерживаемые протоколы - Modbus.: +48000 р.

Спецификация оборудования и цена на АВР-1000-3 (1000А)

№	Наименование	Кол-во
2	Выключатель автоматический ВА 1000А-690AC-УХЛ3	1
3	Контактор 220В/230В АС3 АС4	2
4	Механизм блокировки для контакторов	1
5	Трехфазное реле контроля напряжения	2
6	Кнопка поворотная красная грибок (экстренное отключение питания)	1
7	Переключатель 2 положения "1-2"	1
8	Клемма винт. 4мм.кв. держатель предохранителя.	6
9	Лампа (LED)матрица d22мм зеленый 230В	2
10	Лампа (LED)матрица d22мм красный 230В	2
11	Шина алюминиевая АД31 10х50	14
12	Шина медная CU 10х40	2
13	Изолятор шинный мост 3Р	6
14	Корпус ВРУ-1 2000х800х600 IP31	1
15	Стенка боковая ВРУ 2000х600 IP31	2

Описание АВР-1000-3 (1000А)

При необходимости наша компания производит монтаж АВР на объекте Заказчика.

Основные технические характеристики щита АВР

Возможность выбора основного ввода (приоритета)
Номинальный рабочий ток АС-1 – 125...800.
Номинальное рабочее напряжение Ue – 380В.
Номинальное рабочее напряжение Ue цепей управления – 220В.
Уровень защиты от пыли и влаги – IP31.
Рабочая температура от –25°С до +40°С.

Устройство Автоматического Ввода Резерва предназначено для установки на объектах особой группы электроприёмников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления. Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения (наличие и последовательность фаз) осуществляется в цепях основного (ВВОД №1) и резервного (ВВОД №2) источника питания АВР. В случае пропадания напряжения на основном вводе, АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не позволяет одновременное включение разных ВВОДов и позволяет избежать короткого замыкания фаз с разными потенциалами. Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат на него. На лицевой панели установлен переключатель SA1 позволяющий Заказчику АВР выбрать приоритетный ВВОД №1 или ВВОД №2 для более правильного распределения нагрузки на питающие трансформаторы. Регулировки по времени переключения ВВОДов 0,3….30с. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный.

В комплект документов к изделию прилагается паспорт АВР, протокол испытания диэлектрических свойств низковольтной аппаратуры, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

Конструкция и принцип действия

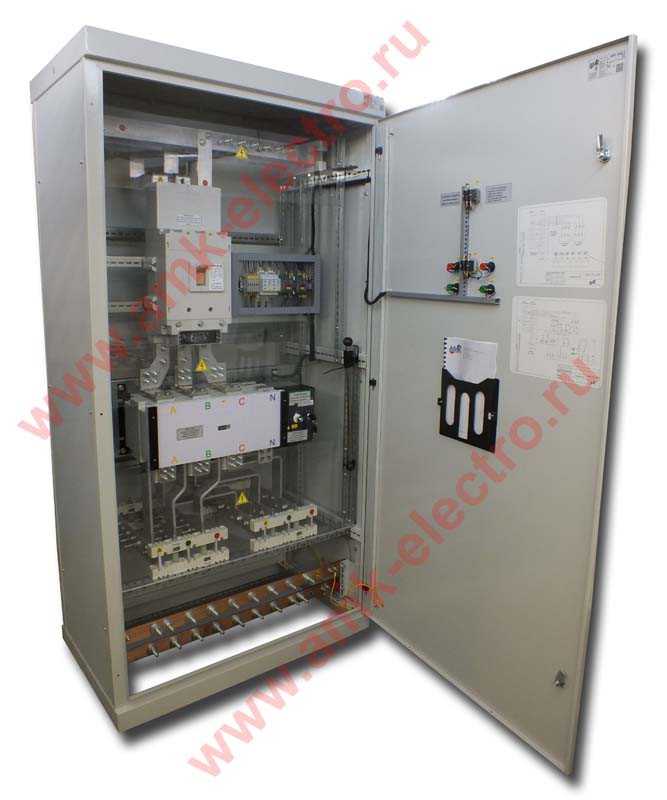

Устройство АВР выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режим управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи, или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтированы электромотор, приводной механизм и реле управления.

Попытка ручного переключения ввода (без перевода ключом замка управления на лицевой панели в положение «РУЧНОЙ») приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.
