Термошкаф

Термошкаф предназначен для размещения и защиты электрического оборудования в особо тяжелых для эксплуатации условиях.

Технические характеристики:

  • Номинальное рабочее напряжение Ue до 690 В
  • Рабочая температура щитов от -40 °C до +100 °C
  • Уличного исполнения (атмосферостойкие)
  • Стойкость к воздействию тепла и огня до температуры 750 °C
  • Класс ударопрочности IK 10
  • Степень защиты IP 30 с открытой дверью
  • Степень защиты IP66 с закрытой дверью
Каталог на термошкафы Gemini (1.1 МБ)
Прайс-лист на аксессуары к термошкафам (64.9 КБ)
Протокол испытаний завода-изготовителя (723.1 КБ)
НазваниеОписаниеЦенаСрок изготовления
Термошкаф ТШ-1 АВВ Термошкаф (пластиковый) с подогревом, типоразмер-1. Наружный размер (400х335х210мм). Внутренний (300х250х180). Вес нетто 3 кг. IP66 None 5 рабочих дней

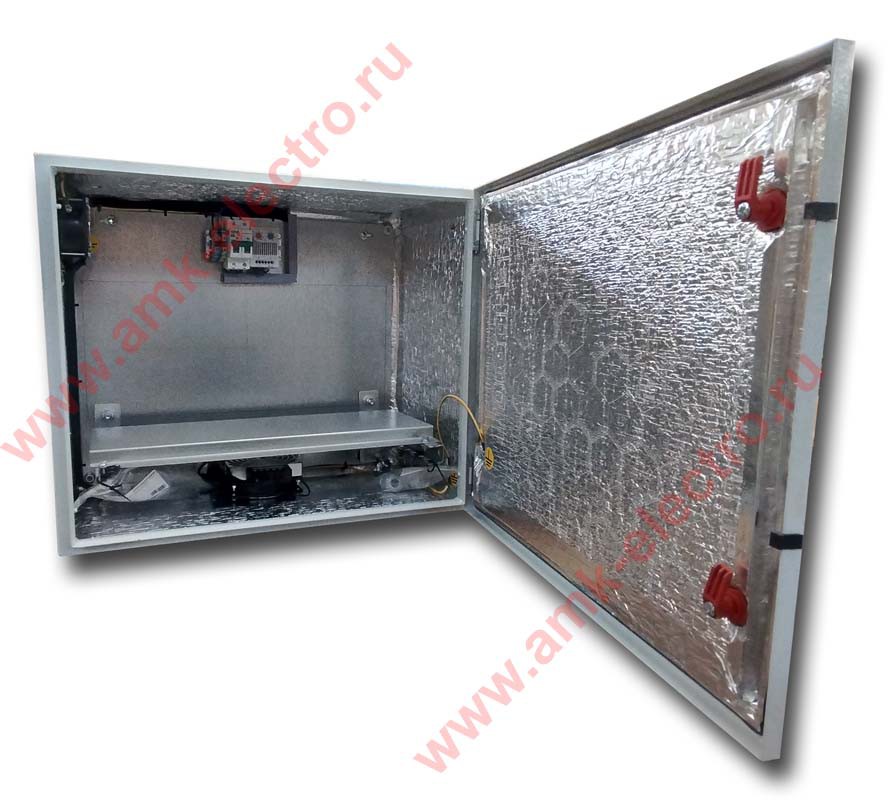

Термошкаф ТШ-1 ИЭК Термошкаф (металлический) с подогревом, типоразмер-1. Наружный размер 400x300x150мм. Размер монтажной платы без учета обогревательного оборудования 290х250мм. Вес нетто 11 кг. IP65 21 000,00 5-7 рабочих дней
Термошкаф ТШ-2 АВВ Термошкаф (пластиковый) с подогревом, типоразмер-2. Наружный размер (550х460х260мм). Внутренний (450х375х230). Вес нетто 6 кг. IP66 None 5 рабочих дней
Термошкаф ТШ-2 ИЭК Термошкаф (металлический) с подогревом, типоразмер-2. Наружный размер 500x400x200мм. Размер монтажной платы без учета обогревательного оборудования 394х340мм. Вес нетто 15 кг. IP65 29 000,00 в наличии
Термошкаф ТШ-3 АВВ Термошкаф (пластиковый) с подогревом, типоразмер-3. Наружный размер (700х460х260мм). Внутренний (600х375х230). Вес нетто 8 кг. IP66 None 5 рабочих дней
Термошкаф ТШ-3 ИЭК Термошкаф (металлический) с подогревом, типоразмер-3. Наружный размер 700x500x200мм. Размер монтажной платы без учета обогревательного оборудования 544х440мм. Вес нетто 21 кг. IP65 32 000,00 5-7 рабочих дней
Термошкаф ТШ-4 АВВ Термошкаф (пластиковый) с подогревом с подогревом, типоразмер-4. Наружный размер (700х590х260мм). Внутренний (600х500х230). Вес нетто 9,5 кг. IP66 None 5 рабочих дней
Термошкаф ТШ-4 ИЭК Термошкаф (металлический) с подогревом, типоразмер-4. Наружный размер 800x600x300мм. Размер монтажной платы без учета обогревательного оборудования 685х590мм. Вес нетто 34 кг. IP65 41 000,00 5-7 рабочих дней
Термошкаф ТШ-5 АВВ Термошкаф (пластиковый) с подогревом, типоразмер-5. Наружный размер (855х590х360). Внутренний (750х500х330). Вес нетто 11 кг. IP66 None 5 рабочих дней
Термошкаф ТШ-5 ИЭК Термошкаф (металлический) с подогревом, типоразмер-5. Наружный размер 1000x600x250мм. Размер монтажной платы без учета обогревательного оборудования 885х590мм. Вес нетто 41 кг. IP65 46 000,00 5-7 рабочих дней
Термошкаф ТШ-6 АВВ Термошкаф (пластиковый) с подогревом, типоразмер-6. Наружный размер (1005х840х360мм). Внутренний (900х750х330). Вес нетто 18 кг. IP66 None 5 рабочих дней
Термошкаф ТШ-6 ИЭК Термошкаф (металлический) с подогревом, типоразмер-6. Наружный размер 1200x600x300мм. Размер монтажной платы без учета обогревательного оборудования 1085х590мм. Вес нетто 48 кг. IP65 61 000,00 10 рабочих дней

Универсальные термошкафы Gemini от ABB

Выпуск компанией АББ (ABB) универсальных пластиковых шкафов серии Gemini является революционным событием для рынка электрических шкафов низкого напряжения.

Универсальные шкафы Gemini а визготавливаются из термопластика методом формовки материала, полученного в результате двойной экструзии. Данный метод позволяет приблизить механические характеристики готового изделия к аналогичному изделию, изготовленному из полиэстера, материала обладающего высокими прочностными характеристиками, а также стойкостью к ультрафиолету, атмосферным явлениям и агрессивным химическим средам.

Универсальные шкафы Gemini обладают высокой прочностью и небольшим весом. Кроме прочего, в материале шкафов Gemini не содержится стекловолокна, которое со временем имеет свойство “всплывать” на поверхность, создавая риск для функционирования изделия и работы персонала.

Универсальные пластиковые шкафы Gemini имеют степень защиты IP66 (IP30 с открытой дверью) и высокую стойкость к химическим и атмосферным воздействиям. Вот почему шкафы Gemini гарантируют превосходные рабочие характеристики даже в особо тяжелых для эксплуатации электрического оборудования условиях.

Для применения в системах распределения и системах смешанного типа в универсальных шкафах Gemini предусмотрена возможность установки модульных устройств и автоматических выключателей Tmax.

Универсальные шкафы Gemini IP66 изготавливаются с помощью метода двойной экструзии. Компания АББ первой стала применять этот метод при производстве электротехнического оборудования. Процесс изготовления изделия методом двойной экструзии заключается в формировании “сэндвича” из двух материалов -твердой наружной оболочки и пористой начинки. Такая структура изделия гарантирует высокую прочность (IK10) за счет толщины оболочки и небольшой вес без необходимости добавления упрочняющих ингредиентов.

Соответствуют стандартам: ГОСТ Р 52796-2007 (МЭК 62208), ГОСТ Р 51321.1-2007 (МЭК 60439-1), ГОСТ 14524-96 (МЭК 60529-89), EN 50102

Таблица выбора универсальных шкафов Gemini разработана таким образом, чтобы обеспечить максимально удобные условия для подбора компонентов низковольтного оборудования АББ. Универсальные шкафы Gemini идеально сочетаются с оборудованием серии System Pro-M compact, автоматическими выключателями Tmax, а также с устройствами управления и сигнализации, образуя полноценную систему для средств автоматизации, контроля и управления.

Наряду с оптимальным выбором корпусов также существует возможность выбора одного из нескольких вариантов исполнения монтажных плат. Также можно установить в шкаф внутреннюю дверь (обеспечивает степень защиты IP30 при открытой двери шкафа).

Термошкаф ТШУп (температурный шкаф уличный с подогревом) предназначен для создание и поддержание необходимых температурных условий внутри термошкафа. На монтажной плате установленной внутри, можно установить любое оборудование, электрические коммутационные аппараты (автоматические выключатели, УЗО устройство защитного отключения, счетчики электроэнергии), электронные приборы и устройства (маршрутизатор, коммутатор, концентратор, патч-панель, репитер) и т.д.

Термошкаф также позволяет устанавливать оборудование в неотапливаемых помещениях, например на чердаке или подвале. Термошкаф защищает оборудование от снега, дождя, пыли, ультрафиолетового излучения и позволяют оборудованию стабильно работать непростых условиях внешний среды.

Внутри установлен нагревательный элемент (ТЭН) и терморегулятор позволяющий проводить настройку порога срабатывания в диапазоне 0….+60°C, на боковой стенке установлено устройство для компенсации давления, позволяющие выровнять давление внутри шкафа относительно окружающие среды.

Термошкаф изготавливается из термопластика методом формовки материала, полученного в результате двойной экструзии. Данный метод позволяет приблизить механические характеристики термошкафа к аналогичному изделию, изготовленному из полиэстера, материала обладающего высокими прочностными характеристиками, а также стойкостью к ультрафиолету, атмосферным явлениям и агрессивным химическим средам.

  • Рабочая температура щитов от -40°C до +100°C
  • Уличного исполнения (атмосферостойкие)
  • Стойкость к воздействию тепла и огня до температуры 750°C
  • по европейскому стандарту EN 50102
  • класс ударопрочности IK 10 (наивысшая степень защиты IK10 еще называют "вандалостойкой")
  • Степень защиты IP66.

Термошкаф ТШУ (температурный шкаф уличный) предназначен для установки на монтажной плате любого оборудования, электрических коммутационных аппаратов (автоматические выключатели, УЗО устройство защитного отключения, счетчики электроэнергии), электронных приборов и устройств (маршрутизатор, коммутатор, концентратор, патч-панель, репитер) и т.д.

Термошкаф позволяет устанавливать оборудование на улице, а также в неотапливаемых помещениях, например на чердаке или подвале. Термошкафы защищают оборудование от снега, дождя,пыли, ультрафиолетового излучения и позволяют оборудованию стабильно работать непростых условиях внешний среды.

Внутри установлен дренажный элемент позволяющий вывести влагу наружу в случае возникновения конденсата внутри термошкафа.

Термошкаф изготавливается из термопластика методом формовки материала, полученного в результате двойной экструзии. Данный метод позволяет приблизить механические характеристики термошкафа к аналогичному изделию, изготовленному из полиэстера, материала обладающего высокими прочностными характеристиками, а также стойкостью к ультрафиолету, атмосферным явлениям и агрессивным химическим средам.

  • Рабочая температура щитов от -40°C до +100°C
  • Уличного исполнения (атмосферостойкие)
  • Стойкость к воздействию тепла и огня до температуры 750°C
  • по европейскому стандарту EN 50102
  • класс ударопрочности IK 10 (наивысшая степень защиты IK10 еще называют "вандалостойкой")
  • Степень защиты IP66.
