АВР для генератора АВР-25-5 (25А)

Номинальный ток 40А. Щит с модулем DATAKOM для управления запуском резервного электрогенератора с глухозаземленной нейтралью и автоматической воздушной заслонкой, путем подачи сигнала дистанционного запуска (сухой контакт), до 16 кВа 380В. Степень защиты IP31. Габариты ВхШхГ 500х400х200мм. Вес нетто 15 кг.


Стоимость изделия c НДС: 45 000,00
Срок изготовления:7-10 рабочих дней

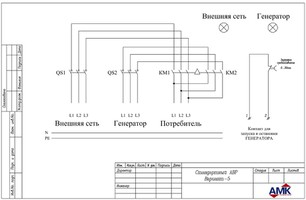

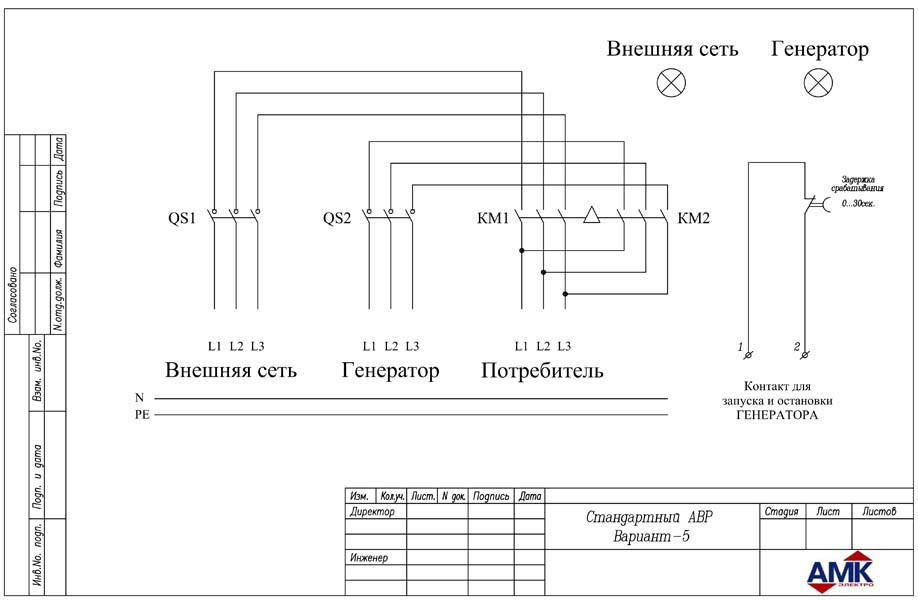

В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Дополнительные опции

1. Корпус щита IP54 500х400х220мм.    +2000 р.

2. Корпус щита IP65 500х400х200мм.    +3500 р.

3. SMS-оповещение о осостоянии АВР

или по Wi-Fi с использованием PUSH

или e-mail уведомлений:                      +18000руб.

4. Диспетчеризация АВР (состояние вводов и

автомата защиты, авария вводов)  Интерфейс обмена

- Ethernet или RS-485,

Поддерживаемые протоколы - Modbus:  + 48000 р.

5. Блок автоматической зарядки аккумуляторов

(12В/24В автовыбор, 5А, на дин-рейку)

с защитой от перегрузки, короткого замыкания,

перегрева и обратной полярности):      + 5500 р.

Спецификация оборудования и цена на АВР-25-5 (25А)

№НаименованиеКол-во
1Выключатель нагрузки 3P 40А ВН-63 2
2Контактор КМЭ малогабаритный 25А 220В 1NO 2
3Уcтройство блокировочное КМЭ до 32А1
4Приставка контактная ПКЭ-112
5Модуль DATAKOM для управления запуском резервного электрогенератора путем подачи сигнала дистанционного запуска (automatic transfer switch)1
6Клемма винт. 4мм.кв. держатель предохранителя.4
7Лампа LED матрица d22мм зеленый 230В 1
8Лампа LED матрица d22мм желтая 230В 1
9Клемма винтовая 6мм.кв. серая 3
10Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 500х400х220мм.1
11Провод, маркировка, короба, наконечники, профиль.1

Описание АВР для генератора АВР-25-5 (25А)

При необходимости наша компания производит монтаж АВР на объекте Заказчика.

Основные технические характеристики щита АВР

  • Для запуска генератора с дистанционным запуском.
  • Для резервного электрогенератора с глухозаземленной нейтралью и автоматической дроссельной заслонкой.
  • Номинальный рабочий ток АС-1 – 25...100А.
  • Номинальное рабочее напряжение Ue – 380В.
  • Номинальное рабочее напряжение Ue цепей управления – 220В.
  • Уровень защиты от пыли и влаги – IP65.
  • Рабочая температура от –5°С до +40°С.

По желанию Заказчика возможно применение корпуса (термошкаф) уличной установки (атмосферостойкие). Степень защиты от внешних воздействий - IP66. Рабочая температура от –40°С до +100°С.

Описание и принцип работы АВР для дизель-генератора

Модуль АВР для генератора DATAKOM производит контроль состояния параметров 3х фаз сети (наличие напряжения), управляет переключением контакторов сети и генератора, а также управляет запуском резервного электрогенератора путем подачи сигнала дистанционного запуска (для панелей управления с функцией дистанционного управления).

АВР для генератора может применяться как для управления резервным электрогенератором, так и отдельным резервным вводом электросети. Диаграмма на передней панели наглядно отображает состояние основной, электрогенератора (резервной электросети) и контакторов.

АВР для генератора постоянно контролирует напряжение фаз основной электросети, и при выходе хотя бы одной из фаз за установленные пределы, инициирует переключение нагрузки по следующему алгоритму:

  1. Контроллер отслеживает состояние 3-х фаз сети, подает сигнал удаленного запуска и совершает переключение контакторов сети и генератора.
  2. Светодиоды на передней панели отображают состояние сети и генератора, состояние контакторов и выхода удаленного запуска.
  3. Задержка возврата сети и задержка контактора генератора регулируются с помощью ручек на передней панеле.

Дополнительные опции: -Блок автоматической зарядки аккумуляторов- установленное специально в АВР для генератора предназначено для работы в электрогенераторных установках для заряда кислотных свинцовых аккумуляторов. Зарядка производится стабилизированным выходным напряжением с ограничением максимального тока. Также они могут быть использованы в качестве блоков питания различного технологического оборудования. Когда напряжение аккумулятора ниже уровня полного заряда, зарядное устройство подает максимально возможный ток заряда, обеспечивающий максимально быструю зарядку. Когда напряжение батареи достигает верхнего значения, устройство переключается в режим постоянного зарядного напряжения и поддерживает аккумулятор полностью заряженным, обеспечивая максимальную долговечность аккумулятора. Данные зарядные устройства разработаны для постоянного соединения с аккумуляторами и не допускают перезаряда и газообразования. Благодаря встроенным защитам от перегрузки и перегрева, данные устройства не выходят из строя при запуске двигателя и не требуют временного отключения. Широкий диапазон напряжений питания позволяет их использование в условиях нестабильности напряжения электросети. Данные устройства допускают параллельную работу с зарядными генераторами двигателя и аналогичными зарядными устройствами для увеличения суммарных токов заряда.



В комплект документов к изделию прилагается паспорт АВР, протокол испытания диэлектрических свойств низковольтной аппаратуры, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.



Технические характеристики прибора

  • Напряжение основной сети: 170-300 V-AC макс. (фаза - нейтраль);
  • Напряжение генератора: 170-300 V-AC
  • Потребление: 80 mA макс.;
  • Задержка включения контактора генератора - 1...40секунд.
  • Задержка возврата сети - 1...40 секунд.
  • Температура эксплуатации: -30°C  до +70°C
