АВР-40-3 (40А)

Номинальный ток 40А. Контроль обрыва и чередования фаз ВВОДа №1 и ВВОДа №2 с возможностью выбора основного ввода, степень защиты IP31. Есть регулировка по времени срабатывания. Габариты ВхШхГ 500х400х220мм. Вес нетто 15 кг.

  • АМК-Электро Увеличить
  • АМК-Электро Увеличить
  • АМК-Электро Увеличить
  • АМК-Электро Увеличить

Стоимость изделия c НДС: 38 000,00
Срок изготовления:5-7 рабочих дней

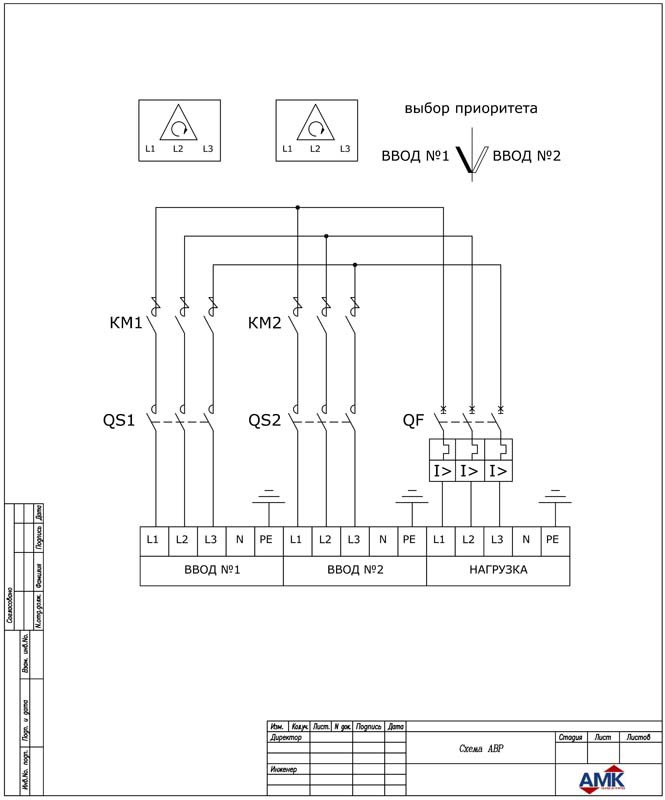

В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

Гарантийный срок на изделие составляет 36 месяцев с момента производства.

Дополнительные опции

1. Корпус щита IP54 500х400х220мм.    +2000 руб.

2. Корпус щита IP65 500х400х200мм.    +3500 руб.

3. SMS-оповещение о осостоянии АВР

или по Wi-Fi с использованием PUSH

или e-mail уведомлений:                      +18000руб.

4. Диспетчеризация АВР -

   (состояние вводов и автомата защиты , авария вводов)

   Интерфейс обмена - Ethernet или RS-485,

   Поддерживаемые протоколы - Modbus.:  +48000руб.



Спецификация оборудования и цена на АВР-40-3 (40А)

№НаименованиеКол-во
1Выключатель нагрузки 3P 40А ВН-63 2
2Автоматический выключатель 3P 40А (C) 6кА ВА 47-63 1
3Контактор КМЭ малогабаритный 40А 220В NO+NC 2
4 Уcтройство блокировочное КМЭ до 95А1
5Приставка контактная ПКЭ-112
6Реле контроля фаз ЕЛ-12М-15 400В 50Гц 1модуль DIN-рейка2
7Клемма винт. 4мм.кв. держатель предохранителя.8
8Лампа LED матрица d22мм зеленый 230В 2
9Лампа LED матрица 22мм красный 230В 2
10Переключатель LAY5-BJ25 2 положения "I-0" длин ручка 1
11Контактный блок 1з для серии LAY5 1
12Контактный блок 1р для серии LAY5 1
13Корпус металлический ЩМП-2-0 36 УХЛ3 IP31 500х400х220мм.1
14Клемма винтовая 6мм.кв. синяя 3
15Клемма винтовая 6мм.кв. ЗЕМЛЯ желто-зеленая3
16Провод, маркировка, короба, наконечники, профиль.1

Описание АВР-40-3 (40А)

При необходимости наша компания производит монтаж АВР на объекте Заказчика.

Основные технические характеристики щита АВР

  • Возможность выбора основного ввода (приоритета)
  • Номинальный рабочий ток АС-1 – 16...100.
  • Номинальное рабочее напряжение Ue – 380В.
  • Номинальное рабочее напряжение Ue цепей управления – 220В.
  • Уровень защиты от пыли и влаги – IP65.
  • Рабочая температура от –5°С до +40°С.

По желанию Заказчика возможно применение корпуса (термошкаф) уличной установки (атмосферостойкие). Степень защиты от внешних воздействий - IP66. Рабочая температура от –40°С до +100°С.

Устройство Автоматического Ввода Резерва предназначено для установки на объектах особой группы электроприёмников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления. Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения (наличие и последовательность фаз) осуществляется в цепях основного (ВВОД №1) и резервного (ВВОД №2) источника питания АВР. В случае пропадания напряжения на основном вводе, АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не позволяет одновременное включение разных ВВОДов и позволяет избежать короткого замыкания фаз с разными потенциалами. Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат на него. На лицевой панели установлен переключатель SA1 позволяющий Заказчику АВР выбрать приоритетный ВВОД №1 или ВВОД №2 для более правильного распределения нагрузки на питающие трансформаторы. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный. Данный вариант АВР комплектуется автоматикой производства ABB (Германия)

В комплект документов к изделию прилагается паспорт АВР, протокол испытания диэлектрических свойств низковольтной аппаратуры, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.

  • АМК-Электро Увеличить
  • АМК-Электро Увеличить
