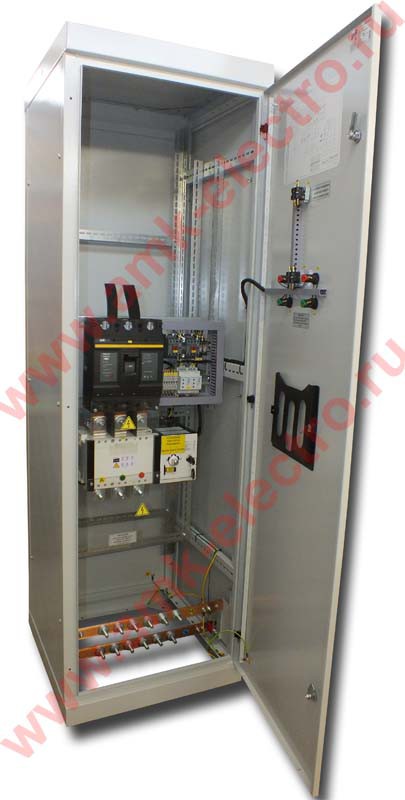

Номинальный ток 630А. Контроль обрыва и чередования фаз ВВОДа №1 и ВВОДа №2 с возможностью выбора основного ввода, степень защиты IP31. Есть регулировка по времени срабатывания. Габариты ВхШхГ 2000х615х640мм. Вес нетто 86 кг.
Стоимость изделия c НДС: | 206 000,00 |
Срок изготовления: | 15 рабочих дней |
В комплект документов к изделию (электротехническому щиту) прилагается паспорт, однолинейная электрическая схема, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.
Гарантийный срок на изделие составляет 36 месяцев с момента производства.
1. Корпус щита IP54 2000х600х600мм. +5000 р.
2. АВР на панели (без корпуса),
для установки в существующий щит - 12000р.
3. SMS-оповещение о осостоянии АВР
или по Wi-Fi с использованием PUSH
или e-mail уведомлений: +18000руб.
4. Диспетчеризация АВР -
(состояние вводов и автомата защиты , авария вводов)
Интерфейс обмена - Ethernet или RS-485,
Поддерживаемые протоколы - Modbus.: +48000 р.
№ | Наименование | Кол-во |
---|---|---|
1 | Выключатель автоматический ВА-99 800/630А 3P 35кА | 1 |
2 | Устройство АВР ТСР1 630А 3Р 230В | 1 |
3 | Контактор КМЭ малогабаритный 9А 220В 1NC | 2 |
4 | Уcтройство блокировочное КМЭ до 32А | 1 |
5 | Трехфазное реле контроля напряжения (контроль обрыва и чередования фаз) 3x200-500В AC, 2ПК | 2 |
6 | Кнопка поворотная красная грибок NC | 1 |
7 | Переключатель 2 положения "1-2" | 1 |
8 | Клемма винт. 4мм.кв. держатель предохранителя. | 6 |
9 | Лампа (LED)матрица d22мм зеленый 230В | 2 |
10 | Лампа LED матрица 22мм красный 230В | 2 |
11 | Шина медная CU 5х40 | 2 |
12 | Изолятор M6 | 2 |
13 | Корпус 2000х615х640мм IP31 | 1 |
14 | Стенка боковая 640х2000 | 2 |
15 | Провод, маркировка, короба, наконечники, профиль. | 1 |
При необходимости наша компания производит монтаж АВР на объекте Заказчика.
Устройство Автоматического Ввода Резерва предназначено для установки на объектах особой группы электроприёмников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления. Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения (наличие и последовательность фаз) осуществляется в цепях основного (ВВОД №1) и резервного (ВВОД №2) источника питания АВР. В случае пропадания напряжения на основном вводе, АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не позволяет одновременное включение разных ВВОДов и позволяет избежать короткого замыкания фаз с разными потенциалами. Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат на него. На лицевой панели установлен переключатель SA1 позволяющий Заказчику АВР выбрать приоритетный ВВОД №1 или ВВОД №2 для более правильного распределения нагрузки на питающие трансформаторы. Регулировки по времени переключения ВВОДов 0,3….30с. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный.
В комплект документов к изделию прилагается паспорт АВР, протокол испытания диэлектрических свойств низковольтной аппаратуры, описание основных технических характеристик установленных аппаратов, сертификат соответствия РФ.
Конструкция и принцип действия
Устройство АВР выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режим управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. Корпус контактного блока выполнен из термостойкой АВС пластмассы. Механизм переключения обеспечивает перемещение контактных групп мостикового типа, которые замыкают цепи, или основной линии, или резервной линии, также предусмотрено положение, когда обе линии отключены. В металлическом корпусе блока управления смонтированы электромотор, приводной механизм и реле управления.
Попытка ручного переключения ввода (без перевода ключом замка управления на лицевой панели в положение «РУЧНОЙ») приведет к включению электромотора управления, который вернет питание от основного ввода. При пропадании напряжения на основном вводе реле управления подаст напряжение от резервного ввода на электромотор управления. Работа устройства АВР от резервного ввода аналогична работе устройства АВР от основного ввода. При появлении напряжения на основном вводе устройство АВР автоматически переключится на основной ввод.
